Vous souhaitez demander un devis sur la base d’un plan de votre pièce. Une question vous interpelle tout de même : faut-il un DXF ou un STEP ? La réponse dépend surtout du procédé de fabriqué souhaité. On fait le point dans ce guide.
DXF : le format 2D de référence pour la découpe

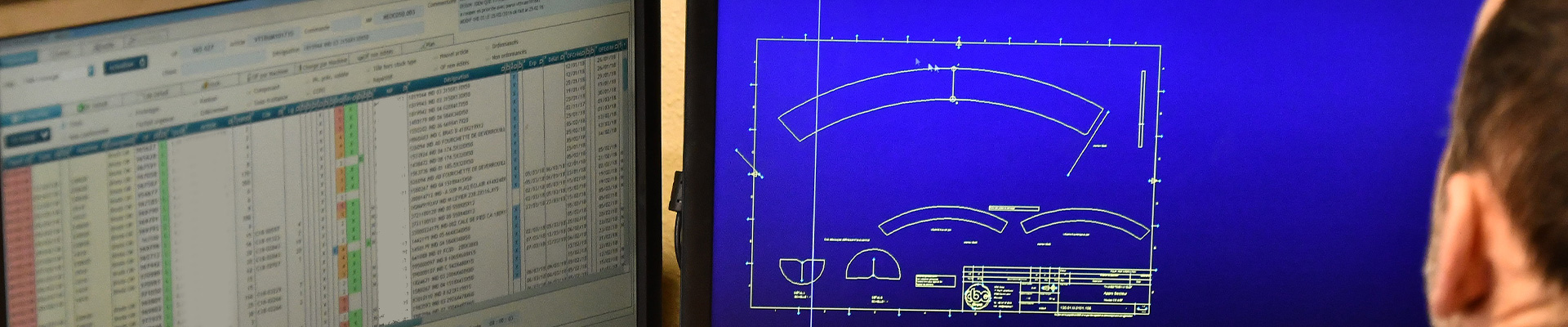

Le DXF (ou Drawing Exchange Format), créé par Autodesk, permet l’échange de dessins vectoriels en deux dimensions (2D) entre des logiciels de CAO (Conception Assistée par Ordinateur).
Un fichier DXF représente le contour à plat de votre pièce : des lignes, des arcs et des cercles, sans aucune information d’épaisseur ni de volume.
C’est le format universel utilisé par les machines de découpe par commande numérique :
- découpe laser métal
- découpe plasma
- découpe jet d’eau
- poinçonnage
Pour concevoir une pièce en métal via ces machines, il faut obligatoirement un fichier DXF.
STEP : le format 3D pour les pièces pliées

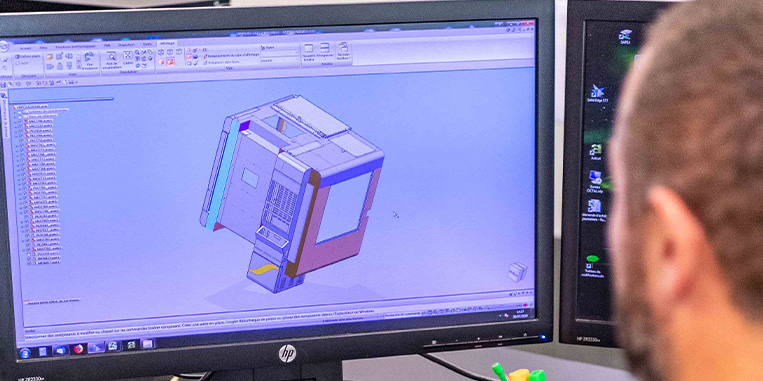

Le STEP (Standard for the Exchange of Product Data) est un format normalisé qui indique la géométrie en trois dimensions (3D) : volumes, surfaces, épaisseurs, formes pliées.
Contrairement au DXF, il montre la pièce dans son intégralité, telle qu’elle existera physiquement.
Le STEP est adapté pour :
- les pièces de tôlerie pliées, que l’atelier doit « déplier » pour calculé le développé et avoir les informations pour réaliser le pliage
- les pièces complexes en trois dimensions qu’un dessin à plat ne permettrait pas de décrire
Lorsque vous souhaitez obtenir une pièce pliée, nous avons obligatoirement besoin d’un STEP pour avoir l’ensemble en 3D.
La règle à retenir
| Votre besoin | Format à privilégier |
| Découpe laser, plasma ou jet d’eau d’une pièce à plat | DXF |
| Pièce avec pliage à réaliser par l’atelier | STEP |
| Pièce de tôlerie avec une forme 3D ou complexe | STEP |
En résumé : si une pièce est plate, le DXF suffit et reste le fichier à prioriser. Lorsque la pièce a du volume, un pli ou qu’elle doit être façonnée en 3D, le STEP est nécessaire pour pouvoir envisager la fabrication.
La plupart des ateliers de production du métal acceptent les deux fomarts de fichier et convertissent eux-mêmes un STEP en DXF lorsque c’est nécessaire.
Et si mon fichier est en 3D mais ma pièce doit être découpée à plat ?
Si vous avez conçu votre pièce dans un logiciel 3D (SolidWorks, Fusion 360…) mais que votre pièce finale est plate, vous avez deux solutions :
- Exporter le contour en DXF 2D et ainsi convertir votre fichier en DXF
- Exporter le fichier en STEP, l’important dans notre configurateur et cocher qu’il s’agit d’une pièce à plat, sans plis
Ainsi, vous n’avez pas besoin de recommencer sur un autre logiciel, nous détectons que la pièce est plate et nous chargons de transformer votre STEP en DXF.
Les erreurs à éviter en concevant votre fichier
Que vous utilisiez un format DXF ou STEP, quelques points sont fréquents dans les refus ou les demandes de correction :
- Contours ouverts : chaque profil de découpe doit être une boucle fermée. Le tracé de ne doit pas être une succession de lignes, elles doivent « s’accrocher » pour devenir une forme fermée.
- L’unité de dimensions : l’unité est toujours le millimètre (mm).
- Lignes en double : elles peuvent entraîner une double découpe, un surcoût et une erreur de conception.
- Echelle incorrecte : dessinez à l’échelle 1, avec les dimensions réelles de la pièce.
- Elements inutiles : supprimez les cotations, hachures, cartouches et textes : ne gardez que les lignes de contour utiles à la découpe ou placez ces éléments dans des calques séparés.
- L’épaisseur de la tôle : pour les fichiers STEP, n’oubliez pas l’épaisseur de votre pièce.
FAQ : DXF ou STEP, quel fichier choisir ?
Quels formats sont acceptés sur le configurateur ?
Nous acceptons les fichiers DXF et STEP sur notre configurateur. Pour une pièce à plat, vous pouvez importer un DXF ou STEP (en validant qu’il s’agit d’une pièce plate). Pour une pièce pliée, nous avons obligatoirement besoin d’un STEP. L’import d’un DXF entraînera la découpe à plat de votre pièce.
Le configurateur indique une erreur lors de l'import, que faire ?
Si le configurateur vous indique une erreur, regardez la raison de cette erreur. Vérifiez également que vous avez bien conçu votre fichier (contours fermés, unité en mm, pas de lignes en double, pas d’éléments inutiles, etc.).
Le pli n'est pas detecté sur mon STEP, pourquoi ?
Si le configurateur vous indique qu’aucun pli n’est détecté alors que vous avez conçu fichier STEP, c’est que votre pli n’est pas correctement intégré à votre pièce. Il faut bien concevoir un pli sur votre tôle et non deux plaques accolées. Vérifiez votre fichier et importez-le à nouveau.
Quel logiciel utiliser pour concevoir mon fichier DXF ou STEP ?
Vous pouvez utiliser SolidWorks, AutoCad, FreeCad, etc.
Retrouvez plus d’informations ici.
Vous disposez désormais de toutes les astuces pour concevoir votre pièce métallique sur-mesure. Vous pouvez également consulter nos matières disponibles et des idées de réalisations.
