Comprendre et utiliser les cotations sur un plan
Comprendre et utiliser les cotations sur un plan
Les cotations sont arrivées sur le configurateur Ma Pièce Sur Mesure. Une nouvelle fonctionnalité vous permettant de modifier, corriger et contrôler vos pièces avant de valider votre commande. A quoi servent exactement les cotations, comment les utiliser et les comprendre ? On répond à vos questions dans cet article.
A quoi servent les cotations d'un plan ?
Les cotations d’un plan industriel désignent l’ensemble des indications chiffrées figurant sur un dessin technique. Elles constituent la langage universel entre le bureau d’étude (ou celui qui conçoit), l’atelier de fabrication (qui produit) et le contrôle qualité (qui vérifie). C’est ces plans qui font foie pour la production.
De manière générale, les cotations d’une pièce en métal montrent les dimensions (longueur, largeur) de la pièce, ainsi que les distances entre les différents éléments que composent la pièce (perçages, taraudages, fraisages, etc.).
Comment mesurer les cotations d'une pièce en métal

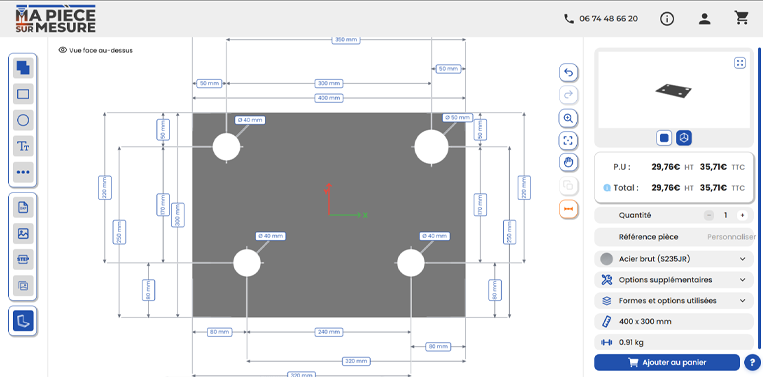

A partir de notre configurateur, vous avez la possibilité de visualiser, contrôler et modifier les cotations de vos pièces créées.
Les cotations d'une pièce métallique 2D
Lorsque vous commencez la conception de votre pièce à plat sur notre configurateur, les cotations s’affichent.
A l’aide de ces cotations, vous pouvez :
- Modifier les dimensions de votre pièce (longueur et largeur).
- Placer vos perçages sur votre forme en définissant la position entre la bord de votre forme et le centre de votre perçage.
- Contrôler vos dimensions et angles pour être certains de la conception de la pièce finale.
Pour masquer ou afficher les cotations, cliquez sur le logo « cotation » dans le configurateur.
Les cotations d'une pièce pliée en métal
Lors de la personnalisation d’une forme pliée, les cotations s’activeront à l’ajout d’un perçage, peu importe la forme (rectangle, disque, taraudage, etc).
A partir de là, vous pourrez :
- Modifier les dimensions de votre perçages (longueur, largeur, diamètre)
- Placez les perçages en fonction de la distance entre votre forme pliée et le centre de vos perçages
- Contrôler votre pièce et rectifier si besoin les dimensions
Les cotations lors de l'import d'un DXF / STEP
Si vous possédez déjà un fichier DXF ou STEP, vous pouvez l’importer sur notre configurateur afin d’obtenir un tarif en temps réel.
Dans cette configurateur, les cotations affichées correspondront uniquement aux dimensions extérieures de la pièce et aux ajouts (perçages, etc).
Pour obtenir l’ensemble des cotations, utilisez le logiciel avec lequel vous avez conçu votre pièce.
Comprendre les cotations d'un plan indsutriel
Un plan industriel comporte des éléments qui peuvent être compliqués à comprendre, et d’autres qui ne sont pas indiqués. On décrypte les principaux :
- Sauf mention contraite, toutes les dimensions sont exprimées en millimètres (mm) et les angles en dégrés (°).
- Un perçage n’est jamais côté depuis son bord extérieur car il peut comporter un chanfrein ou une imperfection. Un perçage est toujours côté depuis son axe (centre) par rapport à une surface de référence (ou bord de pièce).
- On indique la distance entre le bord de la pièce et l’axe d’un trou, ou la distance entre deux axes de tous.
- La cartouche désigne l’encart qui reprend l’ensemble des caractéristiques de la pièce (matière, épaisseur, dimensions, options, etc.).
- Les cotations sont définies par des segments paralèlles à la dimensions meusée, terminée par une flèche de chaque côtée.
- Les cercles sont définies par des diamètres, jamais des rayons. Les rayons sont indiqués par une flèche pointant vers l’arc du trou.
- Les arcs de cercles sont définis par des rayons.
- L’échelle du plan est toujours indiquée.
- Les cotations sont toujours normées selon un standard de tolérances.
Si vous avez des doutes concernant une cotation ou son interprétation, contactez par email en nous transmettons les plans de vos pièces afin que nous vous renseignions.
FAQ : Comprendre et utiliser les cotations d'une pièce en métal
Les cotations sont-elles obligatoires pour concevoir une pièce en métal ?
Il n’est pas obligatoire d’utiliser ou de visualiser les cotations d’une pièce pour la commander. Néanmoins, nous recommandons de contrôler votre pièces avec les cotations avant de valider votre commande afin de vous assurer de la conformité de la pièce avec votre plan / besoin.
Les cotations sont-elles visibles sur votre configurateur ?
Oui, les cotations sont visibles sur notre configurateur lorsque vous ajoutez des perçages à votre forme principale. Si elles ne s’affichent pas, cliquez sur le bouton « cotation » (symbole d’un trait avec des flèches) sous le bouton « dupliquer ».
Je souhaite voir la distance entre le bord de ma pièce et le bord de mon trou, c'est possible ?
Non, ce n’est pas possible car ça ne correspond pas aux règles de cotations. Un perçage de type disque est toujours côté depuis son axe (son centre). Vous obtiendez alors la distance entre le bord de votre pièce et l’axe du perçage.
Vous disposez désormais de toutes les astuces pour concevoir votre pièce métallique sur-mesure. Vous pouvez également consulter nos matières disponibles et des idées de réalisations.
Ma Pièce Sur Mesure est une solution de découpe de pièces métalliques sur-mesure en ligne. Intégré à un groupe industriel, son atelier de production est situé dans les Vosges et comporte plusieurs machines de découpe laser, de pliage, de peinture. Découvrez-en davantage sur nous !
